Ammattimaisia vinkkejä nilonkiinnittimien käyttöön

Ymmärrä nylonkiinnittimen rakenne ja ratchet-mekanismin toimintaperiaate

Lukitus- ja ratchet-suunnittelu: miksi yksisuuntainen jännitys estää liukumista

Nylonkierrekiinnitin perustuu tarkkaan lukkopyykki- ja vipumekanismiin, joka on sijoitettu sen päässä. Kun nauhan päätä työnnetään läpi, jousikuormitettu lukkopyykki – pieni, kulmassa oleva konsoli – tarttuu nauhan pitkin kulkeviin suoraviivaisiin hampaisiin. Tämä luo mekaanisen yksisuuntaisen lukon: jännitys kiristää nauhaa tiukemmaksi, kun taas lukkopyykki estää fyysisesti liikettä taaksepäin. Toisin kuin kitkasta riippuvat kiinnittimet, tämä kietoutumisvaikutus säilyttää vakion puristusvoiman värähtelyissä, lämpötilan vaihteluissa tai pitkäaikaisessa kuormituksessa – liukumista ei tapahdu ilman työkaluja tai lisäkiinnitysosia.

Nylonmateriaalin paksuuden ja hammasgeometrian vaikutus pitkäaikaiseen otteen säilymiseen

Kestävyys riippuu sekä materiaalin eheyydestä että mikrogeometriasta. Standardit nylon 6.6 -kaapelikiinnittimet käyttävät nauhoja, joiden paksuus on vähintään 0,5 mm, jotta ne kestäisivät kriittistä muodonmuutosta ja kulumista kuormituksen alaisena; ohuemmat versiot voivat johtaa ennenaikaiseen myötäilyyn. Hammasharjan leveys, syvyys ja hammasväli on suunniteltu siten, että lukituspyörän (pawl) kosketuspinta-ala maksimoituu ja rasitus jakautuu tasaisesti lukitusliitoksen (ratchet interface) yli. Pinnallisesti leikattu, epätasainen tai kulunut hammasharja vähentää tehokasta kosketuspintaa ja nopeuttaa väsymistä – erityisesti korkeata kuormitusta tai ulkokäyttöä vaativissa sovelluksissa. UV-stabiloitu nylon (esim. HALS-lisäaineilla varustettu) säilyttää lisäksi vetolujuuden ja hammasharjan jäykkyyden auringonvalossa, mikä laajentaa käyttöikää 1–2 vuodesta (standardinylon) 7–9 vuoteen suorassa UV-säteilyssä.

Asenna nylonkaapelikiinnitin oikein saadaksesi maksimaalisen turvallisuuden ja nollakulutuksen

Kierreperusteet: Vältä taipumia, kiertämistä tai kaksinkertaista kierrettä kuormituksen alaisena

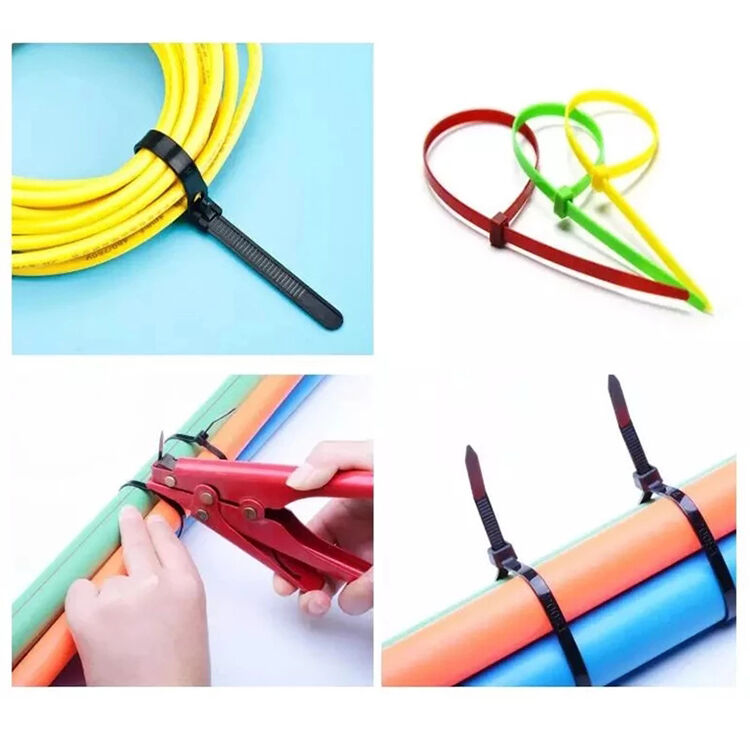

Aloita asennus sijoittamalla sidonta niin, että pää on tasaisesti kiinni kimpun pinnassa – älä koskaan taivuta, kierä tai nostele sitä. Taittuminen tai kiertäminen aiheuttaa paikallisesti kohottuneita jännityskeskittymiä, jotka voivat aloittaa halkeamien muodostumisen tai hampaiden varhaisen pettämisen. Kaksinkertainen silmukointi (pyrstön ohjaaminen pään läpi kahdesti) häiritsee oikeaa lukituspuristimen (pawl) toimintaa ja heikentää vipuvaikutusta, mikä lisää liukumisriskiä dynaamisten kuormitusten alaisena. Sen sijaan ohjaa pyrstö suoraan läpi kerran, poista löysyys varovasti ja kiristä tasaisesti ennen lopullista kiristämistä. Tämä säilyttää lukitusliitoksen eheytet ja varmistaa yhtenäisen puristuksen koko kimppua pitkin.

Optimaalinen kiristäminen: Torque-ohjeet leveyden mukaan nyloniaineksen vaurioitumisen estämiseksi

Liikakiristäminen on yleisin syy nyloni-kablisidontojen pettämiseen – se muuttaa hammastusta, rasittaa lukituspuristinta (pawl) elastisuusrajan yli ja voi puristaa tai vääntää alapuolella olevia kaapeleita. Noudata näitä UL-todistettuja momenttiarvoja nyloni 6.6 -kablisidonnille:

Käytä mahdollisuuksien mukaan kalibroitua kiristyslaiteita. Kun kiristät käsin, pysähdy heti, kun sidontanauha on täysin paikoillaan ilman näkyviä aukkoja – ja ennen kuin nauha alkaa näkyvästi puristua tai 'kapeutua' pään kohdalla. Tämä tasapaino varmistaa luotettavan kiinnityksen samalla kun suojataan sekä sidontanauhaa että sen kiinnittämiä kaapeleita.

Valitse oikea nylonsidontanauhan tyyppi sovellukseesi

Vetolujuuden sovittaminen todellisiin kuormituksiin: UL 62275 -standardin mukaiset tiedot vakio-kokoisista nauhoista (18–250 lb)

Vetolujuuden on vastattava todellisia mekaanisia ja ympäristöllisiä vaatimuksia – ei pelkästään sidottavan kokonaisuuden kokoa. UL 62275 -standardin mukaan murtolujuus vaihtelee ennustettavasti nauhan pituuden ja poikkipinnan mukaan: esimerkiksi 4 tuumaa (n. 10 cm) pitkä ja 2,5 mm leveä nauha kestää tyypillisesti noin 18 lb:n (n. 8 kg) vetokuorman, kun taas teollisuuskäyttöön tarkoitettu 48 tuumaa (n. 122 cm) pitkä ja 7,6 mm leveä nauha kestää jopa 250 lb:n (n. 113 kg) vetokuorman. Valitse aina nauha, jonka nimellinen vetolujuus on vähintään 1,5× huippukuormitustasi, joka ottaa huomioon iskut, värähtelyt tai lämpölaajenemisen. Vahvista arvot valmistajan UL 62275 -vaatimusten mukaisesta teknisestä tiedostosta – älä käytä yleisiä markkinointiväitteitä – varmistaaksesi jäljitettävän ja standardoidun suorituskyvyn.

Milloin päivittää: UV-kestäviä, korkean lämpötilan kestäviä tai ruostumattomasta teräksestä vahvistettuja nylontiepitysversioita

Standardinomainen nyloni 6.6 toimii luotettavasti sisätiloissa enintään lämpötilassa 185 °F (85 °C), mutta sen ominaisuudet heikentyvät nopeasti ulkotiloissa tai kovissa käyttöolosuhteissa. UV-säteilylle tulee määritellä UV-stabiloitu nyloni, joka on testattu ASTM D4329 - tai ISO 4892-3 -standardien mukaisesti ja jonka todettu käyttöikä täysvaloisessa auringonvalossa on 7–9 vuotta. Korkealämpöisissä ympäristöissä (esim. moottoritilat tai ilmastointikanavien läheisyydessä) tulee valita lämpötilastabiloidut laadut, jotka kestävät jatkuvaa käyttöä enintään lämpötilassa 239 °F (115 °C). Elintarvike-, lääketeollisuus- tai kemiankäsittelylaitoksissa ruostumattomasta teräksestä vahvistetut nylonkiinnitysnauhat tarjoavat korrosionkestävyyttä ja metallin tunnistettavuutta – mikä on ratkaisevan tärkeää HACCP-vaatimusten ja saastumisen estämisen kannalta. Valitse kiinnitysnauhan vaihtoehto siten, että se vastaa teollisuuslaitoksen pääasiallisia rasituslajeja: UV-intensiteettiä, ympäröivän lämpötilan profiilia ja kemikaalien altistumishistoriaa.

Vältä kalliita nyloni-kierrekiinnitysnauhojen virheitä, jotka vaarantavat turvallisuuden ja luotettavuuden

Jopa kokemuksetta olevat teknikot voivat heikentää luotettavuutta vältettävillä virheillä – erityisesti lopputoimien yhteydessä. Kaksi kriittistä virhettä esiintyy jatkuvasti kenttäauditoinneissa: väärin suoritettu päätyosan leikkaaminen ja liiallinen kiristäminen. Molempien korjaaminen turvaa henkilökunnan, laitteiston ja pitkän aikavälin suorituskyvyn.

Ylimääräisen pituuden turvallinen leikkaaminen: Miksi tasaleikkurit – ei sakset – estävät teräviä reunoja ja tarttumia

Päätyosan leikkaaminen kiristämisen jälkeen on välttämätöntä – mutta työkalun valinnalla on merkitystä. Saksit tai tavalliset sivuleikkurit jättävät usein epätasaisia, teräviä päitä, jotka aiheuttavat leikkausvaaroja ja voivat tarttua viereiseen kaapelointiin, eristeeseen tai liikkuvien osien pinnalle. Pahemmassa tapauksessa epätasainen leikkaus voi muodostaa vipuvarren, joka aiheuttaa kierrejännitteen pään kohdalla ja löysentää hitaasti lukitussuutimen (pawl) kiinnitystä. Tasaleikkurit tuottavat puhtaasti kohtisuoran leikkauksen, mikä minimoi ulkonevan osan ja poistaa terävät porausreunukset. Leikkaa mahdollisimman läheltä päätyä ilman, että kosketat ruuvimeisselin (ratchet) koteloa, jotta säilytetään rakenteellinen eheys ja vähennetään tarttumisvaaraa.

Liian tiukka kiristäminen: Kuinka liiallinen voima vääntää nylonihammasrakenteita ja lisää liukumisvaaraa

Intuitiota vastoin liian tiukka kiristäminen heikentää juuri sitä mekanismia, joka on tarkoitettu sidontan varmistamiseen. Suositeltua vääntömomenttia (esim. >1,8 N·m 2,5 mm:n sidontanauhalle) ylittävä kiristäminen aiheuttaa pysyvän muodonmuutoksen hammasrakenteeseen ja puristaa lukituskiilan jousen palautumiskyvyttömäksi. Tämä vähentää pitävyyttä, kiihdyttää kulumista ja lisää äkillisen liukumisen todennäköisyyttä – jopa staattisilla kuormilla. Oikea jännitys määritellään ei vastuksesta, vaan tuloksesta: sidottu kokonaisuus on paikallaan, kaapelit eivät ole puristuneet ja nauha ei näytä näkyvää vääntymää päätyosassa. Epävarmuuden sattuessa kannattaa priorisoida pidätystä jäykkyydelle – luotettavuus perustuu hallittuun ja toistettavissa olevaan jännitykseen, ei maksimivoimaan.

UKK

Mitä nyloni-kaapelisidontan lukituskiila- ja hammasrakentemekanismi tekee?

Lukituskiila- ja hammasrakentemekanismi luo yksisuuntaisen lukon, joka pitää nauhan turvallisesti paikoillaan estäen sen liukumisen taaksepäin jännityksen alaisena.

Miksi materiaalin paksuus on tärkeä nylontiehojen osalta?

Paksu nyloniaineisto auttaa vastustamaan muodonmuutosta ja säilyttämään kiinnitysvoiman kuormituksen alla. Ohuet nauhat voivat venyä liian aikaisin, mikä vähentää pitkäaikaista kestävyyttä.

Miten voin estää vaurioitumisen nylontiehojen asennuksen aikana?

Vältä nauhan taivuttamista, kiertämistä tai kaksinkertaista silmukointia asennuksen aikana. Sijoita nauhan pää tasaisesti kiinnitettävän ryhmän pinnalle ja noudata suositeltuja vääntömomenttiohjeita.

Minkä suuruisen vääntömomentin tulisi käyttää eri leveyksisille nylontiehoille?

Käytä seuraavia enimmäisvääntömomentteja: 2,5 mm – ≤ 1,8 N·m, 3,6 mm – ≤ 2,5 N·m, 4,8 mm – ≤ 3,4 N·m ja 7,6 mm – ≤ 5,1 N·m.

Milloin tulisi harkita erikoisnauhojen käyttöä?

UV-säteilyn alttiissa olosuhteissa käytä UV-stabiloituja nauhoja. Korkealämpötilaisissa ympäristöissä käytä lämpö-stabiloituja nauhoja. Ruostumattomasta teräksestä vahvistetut nauhat ovat ideaalisia korrosionkestävyyden ja HACCP-mukaisuuden varmistamiseen.

Mikä on paras tapa leikata ylimääräinen nauhan pätkä pois?

Käytä tasaleikkureita, jotta et jätä teräviä reunoja tai jännityskohtia, jotka voivat heikentää sidontaa tai aiheuttaa vamman.
