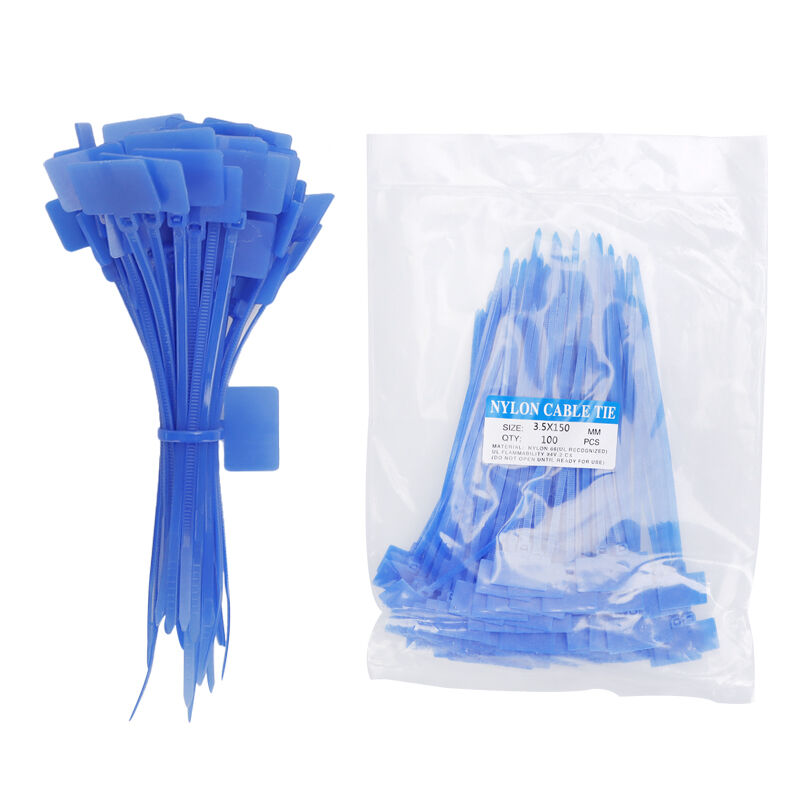

Mashina o'rnatish uchun kabel bog'lovchida nimaga e'tibor qaratish kerak?

Materialni tanlash: Kabel bog'lovchi kimyosini sanoat muhitiga moslashtirish

Mashinalar uchun ishlatiladigan materiallar: Issiqlikka chidamli Nylon 6/6 vs Nerjaveyka po'lat 304/316

Nylon 6/6 issiqlikni barqarorlashtiruvchi kabel bog'lovchilari yaxshi qiymatga ega va temperaturasi taxminan 185 gradus Farengeyt yoki 85 Selsiydan past bo'lganda shkafli CNC kabi uskunalar ichida yaxshi ishlaydi. Lekin bu bog'lovchilar uzun muddat to'g'ridan-to'g'ri quyosh nuri ostida qoldirilsa yoki erituvchilar, moylar yoki kuchli kislotalarga ta'sir etilsa, uzoq muddat xizmat qilmaydi. 304 va 316 markali po'latdan tayyorlangan variantlar korroziyaga chidamliroq bo'lib, 120 funtdan ortiq tortishish kuchiga chidashi mumkin, shu sababli ham dengizdagi neft konlarida, kimyo zavodlarida va tebranish doimiy bo'lgan avtomobillar montaj liniyalarida shunday metall bog'lovchilarga muhtoj bo'ladi. Ushbu metallik bog'lovchilar taxminan 1000 gradus Farengeyt yoki 538 Selsiygacha issiqlikka chidashi hamda juda kuchli kimyoviy moddalarga ham chidamli. Kamchiligi? Nylonning tabiiy ravishda tebranishlarni so'ndirish xususiyati metallik bog'lovchilarda yo'q, shu sababli muhandislar ba'zan bu muammoni hal etish uchun boshqa usullarni izlashga majbur bo'ladi.

Yuqori samaradorlikka ega alternativlar: ETFE, Atsetal (POM) va noxush sharoitlar uchun UV-chidamli nylon

Standart materiallar yetarli bo'lmaganda, muhandislik polimerlari vazifani bajarish uchun muhim talablarga javob beradi:

• ETFE (Etilen Tetraftoretilen) : −328°F dan 302°F gacha (−200°C dan 150°C gacha) ishlaydi va sulfat kislota, ishqorlar hamda plazma etchantlarga chidamli — yarimo'tkazgich tozalik xonalari hamda kosmik aviatsiya sohasida hech qachon almasbaysizdir.
• Asetal (POM, Polioksimetilen) : Deyarli namlikni shimib olishi nolga yaqin bo'lib, o'lchamdagi barqarorligi juda aniq, shu tufayli ovqat sanoati hamda dorivor sanoat uskunalarda metallni aniqlash tizimlarida xavfsiz foydalanish imkonini beradi.
• UV-chidamli Nylon : Uglerod qora qo'shimchalari bilan mustahkamlangan bo'lib, doimiy tashqi foydalanishning besh yilidan keyin dastlabki cho'zilish chidamliligining ≥90% ni saqlab turadi — quyosh elektr stansiyalari hamda aloqa infratuzilmasi uchun ajoyib variant.

Materiallarni tanlash issiqlik tebranish grafigiga, kimyoviy ta'sir yo'nalishlariga hamda mexanik kuchlanish yuklamalariga aniq mos kelishi kerak, aks holda erta ishdan chiqish ehtimoli bor.

Mehanik ishlash: Vibratsiya, issiqlik hamda yuklama ostida kabel mahkamlagichlarning butunligini ta'minlash

CNC, avtomobil va og'ir mexanizmlar uchun cho'zilish mustahkamligi va halqa bo'ylab cho'zilish kuchi (LTS) talablari

Halqa bo'ylab cho'zilish kuchi (LTS) asosan mahkam bog'langan bintga qancha kuch ta'sir qilganda uzilishini o'lchaydi. UL va IEC kabi standartlar tashkilotlari bu mezon bo'yicha 62275 sonli qoidalar ishlab chiqdilar. CNC uskunalari va avtomashina dvigatellaridagi komponentlarni ko'rib chiqayotganda, nerjlyuvtel po'latdan tayyorlangan simli bintlar odatda 100 dan 300 kg gacha bo'lgan cho'zilish kuchiga chidaydi. Og'ir sharoitlarda ishlatiladigan nylon 6\6 ning kuchliroq namunasi esa ishdan chiqishidan oldin taxminan 50 dan 250 funtgacha bo'lgan og'irlikni ushlab turadi. Katta ekskavatorlarning gidravlik liniyalari amaliy misol bo'lib xizmat qiladi — ular tez-tez operatsiya davomida yuzaga keladigan to'qnashuvlarga chidash uchun kamida 200 funt ushlab turish kuchiga ega bo'lishi kerak. Temperatura 85 gradus Celsiy (ya'ni 185 Farengeyt) dan yuqori ko'tarilganda nylon bilan ishlash qiyinlashadi, chunki uning mustahkamligi tez pasayadi. Nerjlyuvtel po'lat esa taxminan 540 gradus Celsiy (taxminan 1000 Farengeyt) gacha bo'lgan haroratda ham ishonchli foydalanish imkonini beradi, shu sababli ham yuqori haroratli muhitlarda ishlatish uchun afzal material hisoblanadi.

Titremangiyaga Toshkari Toshkari va Temperaturani Sikllash Rezistensiya: Realyistik Montajlarda Yorilish Xatarni Burkhotish

Vaqtdan so'ng bog'lamalarning ishlamay qolishining asosiy sabablari tsiklik tebranishlar va issiqlik kengaytirish muammolari bo'lib, xususan dvigatel bo'limlari, robotlashtirilgan ish stansiyalari va tasmali transportyor tizimlari kabi joylarda seziladi. Issiqlikka chidamli nylon -40 gradus Selsiydan (taxminan -40 F) 115 C (taxminan 240 F) gacha bo'lgan haroratlarda ham moslashuvchan qoldiq. Bu shunchaki troshchinalarning dastlab paydo bo'lishiga to'sqinlik qiladi. Agar biz ASTM D638 standartlariga muvofiq tezlashtirilgan sinovlardan o'tsak, oddiy nylon odatda taxminan 5000 ta issiqlik tsiklidan keyin vujudni yo'qotadi. Lekin alyuminiy yoki POM materiali buning o'rniga 20 000 tsikldan ham ortiq muddat xizmat qilishi mumkin. ETFE oddiy polimer bog'lamalarga nisbatan taxminan 30% ortiq tebranish energiyasini so'rish orqali buni yanada yaxshilaydi. Bu har bir maydonsi hisobga olinadigan tez harakatlanuvchi robot qo'l montajlarida sirtilishni oldini olish uchun ahamiyatli farq hosil qiladi.

O'rnatish Mosligi: Mexanizmlarga Integratsiya uchun To'g'ri Kabel Bog'lamasini Tanlash

Panellarni va ramkalarni mustahkam o'rnatish uchun vintlarning o'rnatilishi, o'rnatish halqasi hamda shoxsimon simli maxfiylik uzuklari

Sanoatda kuchli zarbalarga duchor bo'ladigan joylarda nima-ma nimani o'rnatish usuli muhim ahamiyatga ega. Masalan, vintli mahkamlagich tayklar M4 dan M8 gacha bo'lgan rez'bali boltlar yordamida metall plastinalarga mustahkam birikadi. Ushbu usul kuniga kun sanoatda kuchli vibratsiyalarga duchor bo'ladigan CNC mashinalari ramkalari yoki boshqaruv shkaflari uchun ajoyib ishlaydi. Keyingisi — montaj halqalari, ularni o'rnatuvchilar 180 gradusga burishlari mumkin. Bu tor joylarda simlarni burchaklarda o'tkazish yoki guruhlash kerak bo'lganda ishlashni ancha osonlashtiradi. Aksariyat elektrik ustalari murakkab o'rnatishlarda aynan bu burilish xususiyati soatlardan tejash imkonini berishini aytadilar. Yengil vazifalar uchun esa daraxt shaklidagi (fir tree) o'rnatish elementlari qo'llaniladi. Ularning poyasidan teshilgan teshiklarga osongina kirib boradigan maydali tikanlar chiqqan bo'ladi. Plastik qutilar yoki kompozit panellarga ulanishda hech qanday asbob kerak emas, shu sababli ham har bir gramm farq qiladigan avtomobil boshqaruv modullari kabi mahsulotlarda ishlab chiqaruvchilar aynan ularni afzal ko'radilar. Faqatgina o'rningizga surting va barchasi tartibga keladi.

Shkrutli o'rnatish qattiq tebranish bilan og'ir mashinalar uchun tavsiya etiladi. Yog'och daraxtlari tez yig'iladigan va past massalli bo'lgan joylarda juda yaxshi. Doim teshik diametri ishlab chiqaruvchining ko'rsatmalariga mos kelishi kerak.

Xavfsizlik va uzoq umr koʻrish: izolyatsiya shikastlanishini oldini olish va xizmat muddatini taʼminlash

Simlarni xavfsiz saqlash va tizimlarning muddati uzartirish uchun kabel bog'lovchilarni to'g'ri tanlash juda muhim. Bog'lovchilar noto'g'ri o'rnatilgan yoki vaqt o'tishi bilan buzilish boshlagan taqdirda, ular izolyatsiyaga shikast yetkazib, o'tkazgichlarni vannalarning kirishi, tebranish tufayli yemirilish va harorat o'zgarishidan kelib chiqadigan kuchlanish kabi muammolarga qarshi himoyasiz qoldiradi — bu esa xavfli yoy uzilishlariga olib keluvchi omillardir. Ko'plab texniklar maydonda kuzatganlariga qarasak, CNC mashinalardagi dastlabki elektr uzilishlarning taxminan uchdan bir qismi mexanik ravishda shikastlangan izolyatsiyaga bog'liq. Eng yaxshi echim? UL 94 V-0 sinovlarida so'ndiruvchanlikka chidamli ekanligi tekshirilgan silliq, politilamid (nylon 6/6) bog'lovchilardir. Ular simlarni ishqalanishdan himoya qilish hamda yong'in xavfsizligi standartlarini o'tish imkonini beradi. 90 gradus Selsiydan yuqori haroratdagi joylar uchun maxsus issiqlikka chidamli namunalar yaxshiroq ishlaydi, chunki oddiy nylon bunday haroratlarda atigi olti oydan keyin mustahkamlikning ko'p qismini yo'qotadi. Tashqi o'rnatmalar ham UV nurlaridan himoya talab qiladi, aks holda harorat tebranishiga muntazam ta'sir natijasida bog'lovchilar silliqlanadi. Xizmat ko'rsatadigan motor ulanmalari yoki batareyani boshqarish tuzilmalari kabi jiddiy muhim joylarda doimiy harakat tufayli yemirilishga qarshi qo'shimcha himoya sifatida silikon qobig'ini qo'shish foydali. Muntazam tekshiruvlar davomida barcha ulanmalarning qanchalik mahkam ushlab turilayotganini diqqat bilan tekshiring hamda simning qalinligining 10% dan oshib ketgan chuqurlikdagi izlar mavjudligini aniqlang. Hali hech qanday muammo ko'rinmasa ham, har uchdan besh yilda bir marta bog'lovchilarni almashtirish maqsadga muvofiqdir, chunki bu keyinchalik izolyatsiya ishdan chiqishiga sabab bo'ladigan siqilish muammolarini oldini oladi. Buni amalga oshirish sim to'plamlarining umrini uzaytirish bilan birga, faoliyatni butunlay to'xtatib qo'yishi mumkin bo'lgan halokatli yoyli zaryadlanish xavfini ham kamaytiradi.

Ko'p beriladigan savollar

Naylon 6/6 va zanglamaydigan po'lat kabel bog'lamalari o'rtasidagi asosiy farq nima?

Nylon 6/6 bog'lamalari vibratsiyalarni yumshatish va past haroratlar muhim bo'lgan muhit uchun mos keladi, shuningdek, zanglamaydigan po'lat bog'lamalari yuqori haroratli va yuqori koroziv muhit uchun idealdir.

Qaysi materiallar kabel bog'lamalarida ekstremal sharoitlarda ideal hisoblanadi?

ETFE, Asetal (POM) va UV-rezistent naylon kabi materiallar issiqlik, kimyoviy qarshilik va UV-ga chidamlilik tufayli ekstremal sharoitlarda ishlatilishga mos keladi.

Kabel bog'lamalarini necha marta almashtirish kerak?

Islohot ishlamasligiga olib keladigan siqish muammolaridan qochish uchun kabel bog'lamalari odatda har uch yildan besh yilga bir marta almashtirilishi kerak.
